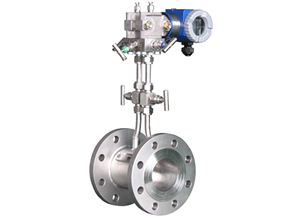

- 產品名稱：一體化孔板流量計
- 產品描述：一、概述 HALG系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、
- 電 話：0550-7322182
- 手機：18855098884
- 郵 箱：[email protected]
一、概述
孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流裝置包括環室孔板，噴嘴等?？装辶髁坑嫻?jié)流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，孔板流量計采用xj****的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、特點
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板流量計采用******標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲孔板流量計其量程可自編程調整。
▲孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
三、技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
節流裝置組成
1. 節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
2. 取壓裝置：環室、取壓法蘭、夾持環、導壓管等
3. 連接法蘭（國家標準、各種標準及其它設計部門的法蘭） 、緊固件。
4. 測量管
節流裝置適用范圍及有關技術指標
節流件名稱 | 適用管道 （DN mm） | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | ||
角接取壓標準孔板 |
環室式 | 50－500 50－500 | 0.2－0.75 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 GB/T2624－93 | |
夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | ||||
斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | |||||
法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，適用于各種介質
| 0.6－0.75% | ISO5167 GB/T2624－93 | ||
徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | |||||
角接取壓標準噴嘴 （ISA1932噴嘴） | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% | ISO5167 GB/T2624－93 | ||
長徑噴嘴 | 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.0% | ISO5167 GB/T2624－93 | ||
經典文丘利管 | 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.0% | ISO5167 GB/T2624－93 | |
粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | ||||
文丘利噴嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 GB/T2624－93 | ||
1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | ||
錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.0% | BS | ||
圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.5% | DIN | ||
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | ||
透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | ||
端頭孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
雙重孔板 | 25－400 | 0.2－0.8 | 適用于大流量測量 | ||||
限流孔板 | |||||||
名稱 | 型號 | 取壓方式 | 公稱管徑 | 公稱壓力（MPa） | 執行標準（結構） |
標準孔板 | LGB | 角接（環室取壓） | 50～400 | 小于10 | GB2624 K07（蘭化）DG |
LGB-Z | 角接（鉆孔取壓） | 400～2000 | 小于1.6 | ||
LGB | 環室（八槽） | 50～400 | 小于32 | 流量測量手冊 | |
LGB | 環室（無法蘭焊接式） | 50～275 | 小于28.22 | 流量測量手冊DG0711～0718 | |
LGB-F | 法蘭取壓 | 50～800 | 小于2.5 | GB2624 K06（蘭化） | |
LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
LGB-J | 徑距取壓 | 50～760 | 小于10 | GB2624 | |
標準噴咀 | LGP | 角接（環室取壓） | 50～400 | 小于10 | GB2624 流量測量手冊 |
LGP-Z | 角接（鉆孔取壓） | 400～500 | 小于1.6 | ||
LGP | 環室（八槽） | 50～300 | 小于32 | 流量測量手冊 | |
LGP | 環室（高壓透鏡墊式） | 15～150 | 小于32 | ||
LGP | 環室（無法蘭焊接式） | 175～350 | 小于17.36 | DG 0702～0710 | |
長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小于16 | GB2624 |
1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小于10 | GB2624 流量測量手冊 |
LGH-F | 法蘭取壓 | 50～200 | 小于6.4 | ||
文丘里噴咀 | LGL | 角接取壓 | 65～500 | 小于2.5 | |
文丘里管 | LGW | 特殊取壓 | 50～1200 | 小于2.5 | |
雙文丘里管 | LGW-S | 特殊取壓 | 小于1000 | 小于0.6 | |
小管徑孔板 | LGX | 角接取壓 | 12～40 | 小于6.4 | K07（蘭化） |
LGX-F | 法蘭取壓 | 12～40 | 小于6.4 | 企業標準 | |
高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小于32 | 流量測量手冊 |
圓缺孔板 | LGQ | 角接（環室取壓） | 100～400 | 小于1.6 | |
LGQ-Z | 角接（鉆孔取壓） | 400～1000 | 小于1.6 | ||
LGQ-F | 法蘭取壓 | 100～350 | 小于6.4 | ||
雙重孔板 | LGS | 角接取壓 | 100～400 | 小于6.4 | |
偏心孔板 | LGN | 角接取壓 | 100～1000 | 小于6.4 | |
限流孔板 | LG-XL | 10～300 | 小于6.4 | 企業標準 | |
錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小于10 | GB2624 |
機翼測風裝置 | LJY | 特殊取壓 | 少于1000 | 小于0.6 | 企業標準 |
注意事項
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
◆訂貨須知
訂貨時請詳細提供以下數據：
（1）被測介質
（2）***大、常用、***小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形選型表
型號 | 說 明 | |||||||||
| HALG | 節流裝置(孔板流量計) | |||||||||
| 代號 | 按其結構特征的兩大基本分類 | |||||||||
| K | 孔板 | |||||||||
| P | 噴嘴等 | |||||||||
代號 | 公稱壓力（105Pa） | |||||||||
2.5 | 2.5 | |||||||||
10 | 10 | |||||||||
16 | 16 | |||||||||
25 | 25 | |||||||||
64 | 64 | |||||||||
100 | 100 | |||||||||
200 | 200 | |||||||||
代號 | 口徑 | |||||||||
| 10～1600 | 10～1600mm | |||||||||
代號 | 按其結構形式細分 | |||||||||
H | 標準孔板(環室) | |||||||||
Y | 標準孔板(法蘭) | |||||||||
K | 標準孔板(鉆孔) | |||||||||
I | ISA 1932噴嘴 | |||||||||
L | 長徑噴嘴 | |||||||||
W | 文丘利噴嘴 | |||||||||
G | 經典文丘利管 | |||||||||
S | 雙重孔板 | |||||||||
Q | 圓缺孔板 | |||||||||
Z | 錐形入口孔板 | |||||||||
R | 1/4圓孔板 | |||||||||
P | 偏心孔板 | |||||||||
N | 整體(內藏)孔板 | |||||||||
X | 楔形孔板 | |||||||||
T | 不在上述之列的特殊節流裝置 | |||||||||
代號 | 介質 | |||||||||
1 | 液體 | |||||||||
2 | 氣體 | |||||||||
3 | 蒸汽 | |||||||||
4 | 高溫液體 | |||||||||
代號 | 補償形式 | |||||||||
N | 不帶壓力、溫度補償 | |||||||||
P | 帶壓力補償輸出 | |||||||||
T | 帶溫度補償輸出 | |||||||||
Q | 帶壓力、溫度補償輸出 | |||||||||
代號 | 變送器差壓量程范圍 | |||||||||
0 | 微差壓量程 | |||||||||
1 | 低差壓量程 | |||||||||
2 | 中差壓量程 | |||||||||
3 | 高差壓量程 | |||||||||
代號 | 是否帶現場顯示 | |||||||||
W | 節流裝置傳感器 | |||||||||
X | 智能節流裝置（流量計） | |||||||||
